Вводы BRIL: 110/220 кВ
Линейные вводы BRIL
Применение воздух/воздух

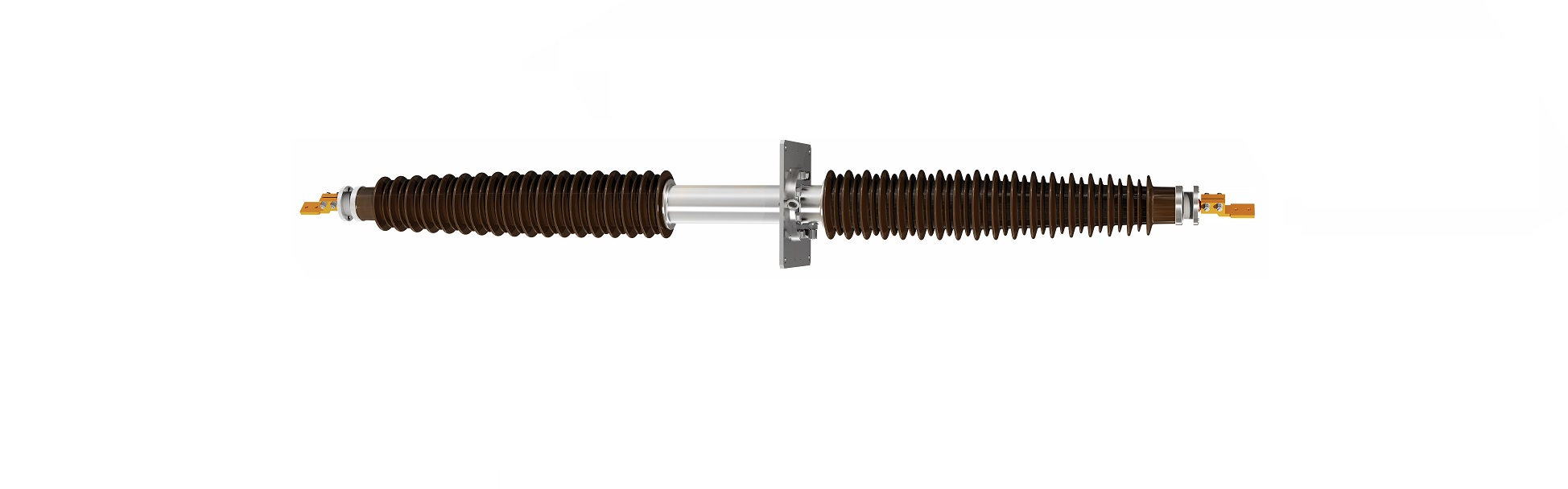

Ввод BRIL – это линейный ввод, состоящий из RIP-остова, фарфоровой изоляции и заполненный сухим изоляционным материалом.
Вводы BRIL могут быть поставлены на замену ранее установленных вводов, в т.ч. других производителей или для новых проектов.
Соответствуют российским стандартам.
Основные параметры
-
Класс напряжения: 110 кВ, 220 кВ
-
Номинальный ток: 1250 А, 2000 А, 3150 А
-
Тип внутренней изоляции: RIP (Resin Impregnated Paper/Бумага пропитанная смолой
Технические характеристики
|
|
BRIL-90-110-550/1250 |
BRIL-90-110-550/2000 |
ВRIL-90-252-1050/2000 |
BRIL-90-252-1050/3150 |
|
Тип внутренней изоляции |
RIP |
RIP |
RIP |
RIP |
|
Тип внешней изоляции |
Фарфор |
Фарфор |
Фарфор |
Фарфор |
|
Класс напряжения, кВ |
110 |
110 |
220 |
220 |
|
Наибольшее рабочее напряжение, кВ |
135 |
135 |
252 |
252 |
|
Максимальное фазное напряжение, кВ |
78 |
78 |
153 |
153 |
|
Напряжение грозового испытательного импульса 1.2/50 мкс, кВ |
550 |
550 |
1050 |
1050 |
|
Испытательное напряжение 1 мин. промышленной частоты 50 Гц в сухом состоянии/под дождем, кВ |
265/230 |
265/230 |
460/460 |
460/460 |
|
Номинальный ток, А |
1250 |
2000 |
2000 |
3150 |
|
Ток термической стойкости Ith, кА |
31 |
50 |
50 |
79 |
|
Ток динамической стойкости Id, кА |
78 |
125 |
125 |
197 |
|
Интенсивность частичных разрядов при 2*Uф, пКл, не более |
2 |
2 |
2 |
2 |
|
Полная длина пути утечки, мм, не менее |
См. чертеж |
См. чертеж |
7595 |
7595 |
|
Разрядное расстояние, мм |
См. чертеж |
См. чертеж |
2050 |
2050 |
|
Температура окружающей среды |
-60°С...+55°C |
-60°С...+55°C |
-60°С...+55°C |
-60°С...+55°C |
|
Предельный угол установки к вертикали |
0º ... 90º |
0º ... 90º |
0º ... 90º |
0º ... 90º |
|
Испытательная консольная нагрузка 1 мин., Н |
1600 |
2500 |
5000 |
5000 |
|
Сейсмическая устойчивость по шкале MSK-64, балл |
6 |
6 |
8 |
8 |
|
Сертификат СДС РЭК |
|
|
||
|
Заключение аттестационной комиссии от ПАО «Россети» (титульный лист) |
|
|||
|
Габаритный чертеж |
Габаритно-установочные чертежи: |
Габаритно-установочные чертежи: |
||
|
Руководство по эксплуатации |
|
|
|
|
|
Технические условия (титульный лист) |
Области применения
• Для установки в стенах и перекрытиях зданий распределительных устройств
