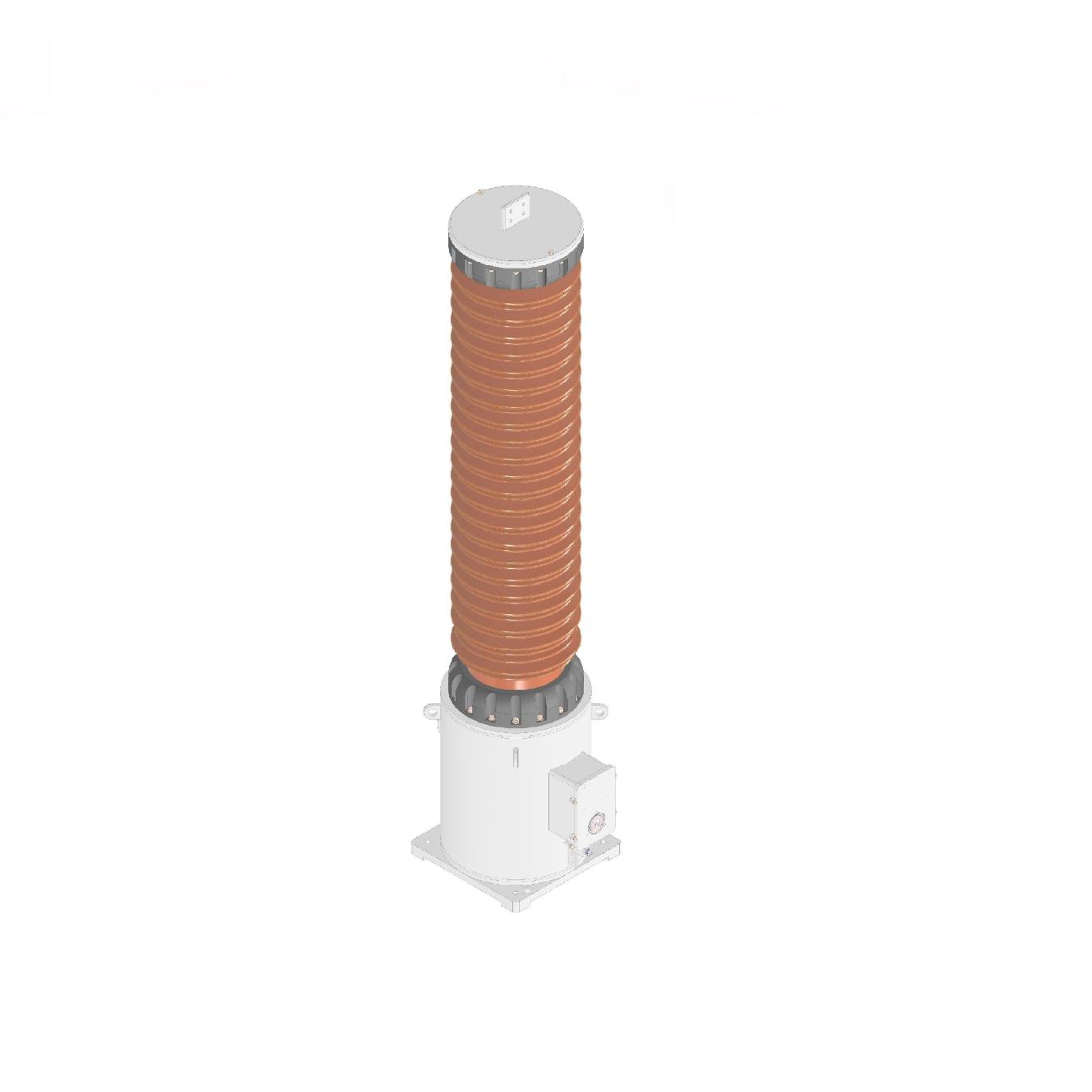

Электромагнитные элегазовые трансформаторы напряжения ТНГ-220Н предназначены для передачи сигнала измерительной информации измерительным приборам, счетчикам, устройствам защиты и управления в сетях трёхфазного переменного тока частотой 50 Гц с заземленной нейтралью на номинальное напряжение 220 кВ.
Трансформатор напряжения ТНГ-220Н эксплуатируются на открытом воздухе в районах с умеренным и холодным климатом.
Основные преимущества элегазовых измерительных трансформаторов напряжения ТНГ-220Н
-
Высокая надежность
-
Взрывобезопасность
-
Отсутствие необходимости в техническом обслуживании
-
Качество выполнения изоляции не зависит от длительных процессов сушки и пропитки как в масляных трансформаторах · незначительный уровень частичных разрядов
-
Изоляция не подвержена старению
-
Устойчивость при работе в условиях феррорезонанса
-
Высокая сейсмическая устойчивость
-
Подходит для применения на мобильных подстанциях
-
Высокие эксплуатационные характеристики в условиях загрязненной среды
Области применения:
- Трансформировать ток и напряжение с высокого уровня до уровня подходящего для реле и счетчиков
- Изолировать вторичные цепи от сети высокого напряжения
- Стандартизировать измерение и защиту
- Измерение и коммерческий учет в нормальных условиях, а также регистрация отклонений от нормальных условий
Технические характеристики
Технические характеристики
| Наименование параметра |
Единица измерения |
Значение параметра |
| Стандарты |
ГОСТ 1983-2015 ПНСТ 282-2018 ПНСТ 319-2018 |
|
| Номинальное рабочее напряжение | кВ | 220/√3 |
| Наибольшее рабочее напряжение | кВ | 252/√3 |
| Номинальная частота | Гц | 50 |
| Номинальные напряжения основных вторичных обмоток | В | 100/√3; 110/√3; 120/√3 |
| Номинальное напряжение дополнительной вторичной обмотки | В | 100; 100√3; 100/3 |
| Класс точности вторичных обмоток | 0,2; 0,5; 1,0; 3,0 | |
| 3P; 6P | ||
| Номинальная мощность вторичных обмоток | ВА | 10-1000 |
| Предельная мощность | ВА | 1000 |
| Категория размещения и климатическое исполнение | °С | УХЛ1 (-60/+40) |
| Избыточное рабочее давление газа при температуре +200С | МПа | 0,6 |
| Масса газа | кг | 6,0 (SF6) + 14,0 (N2) |
| Тип внешней изоляции | Фарфор/Полимер | |
| Удельная длина пути утечки внешней изоляции по ГОСТ 9920-89 | см/кВ | 2,25; 2,5; 3,1 |
| Испытательное напряжение грозового импульса | кВ | 950 |
| Испытательное напряжение срезанного грозового импульса | кВ | 1100 |
| Испытательное напряжение промышленной частоты, 1 мин. | кВ | 440 |
| Максимальная скорость ветра при отсутствии гололеда | м/с | 40 |
| Максимальная скорость ветра при наличии гололеда | м/с | 15 |
| Толщина стенки гололеда | мм | 20 |
| Высота установки над уровнем моря | м | до 1000 |
| Сейсмостойкость, баллов по шкале MSK | 9 | |
| Габаритные размеры (высота/диаметр) | м | 3,6/0,67 |
| Масса | кг | 1100 |
