Вводы BRIB: 35/110/220 кВ

Выключательные вводы BRIB

Применение масло/воздух

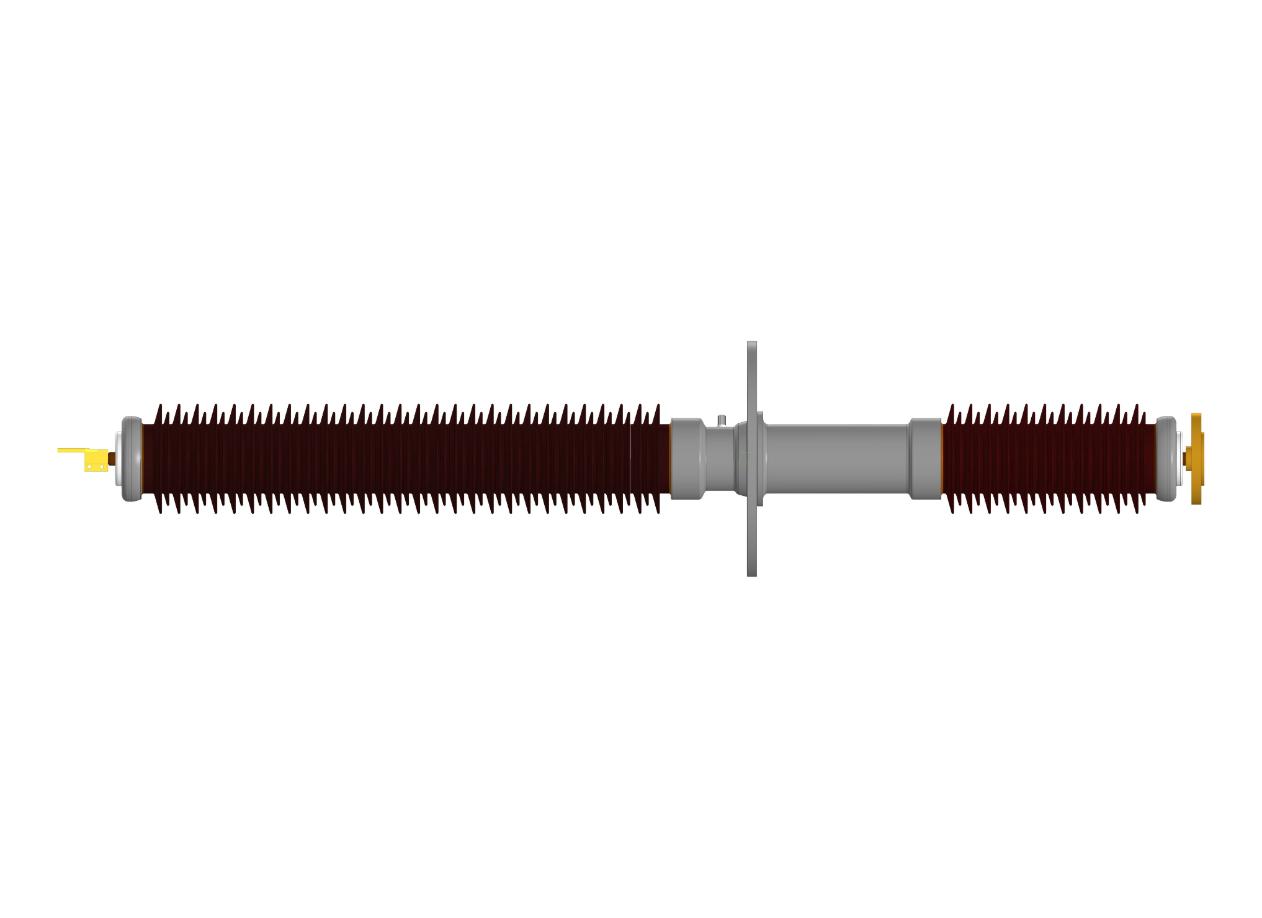

Ввод типа BRIB(S) – это выключательный ввод, состоящий из RIP остова, фарфоровой или полимерной внешней изоляции и заполненный сухим изоляционным материалом.

Ввод BRIB(S) предназначен для установки на баковый масляный выключатель (замена вводов старых конструкций). Соответствует российским стандартам.

Основные параметры оборудования

Класс напряжения: 35 кВ, 110 кВ, 220 кВ
Номинальный ток: 1000 А и 2000 А
Тип внутренней изоляции: RIP (Resin Impregnated Paper/Бумага пропитанная смолой)


Технические характеристики




BRIB-90-35-195/1000

BRIB-S-90-35-195/1000

BRIB-90-110-550/2000

BRIB-S-90-110-550/2000

BRIB-90-252-1050-2000

Тип внутренней изоляции

RIP

RIP

RIP

RIP

RIP

Тип внешней изоляции

Фарфор

Полимер

Фарфор

Полимер

Фарфор

Класс напряжения, кВ

35

35

110

110

220

Наибольшее рабочее напряжение, кВ

40.5

40.5

135

135

252

Максимальное фазное напряжение, кВ

23

23

78

78

153

Испытательное напряжение грозового импульса 1.2/50 мкс, кВ

195

195

550

550

1050

Испытательное напряжение 1 мин.

промышленной частоты 50 Гц в сухом состоянии/под дождем, кВ

95/85

95/85

265/230

265/230

460/460

Номинальный ток, А

1000

1000

2000

2000

2000

Ток термической стойкости Ith, кА

25

25

50

50

50

Ток динамической стойкости Id, кА

62.5

62.5

135

135

125

Интенсивность частичных разрядов

при 2*Uф, пКл, не более

2

2

2

2

2

Полная длина пути

утечки, мм, не менее

1160

1351

4195

4195

 (воздух)

Разрядное расстояние, мм

418

444

1138

1138

2152 (воздух)

Температура окружающей среды

-60ºС... +55ºС

-60ºС... +55ºС

-60ºС... +55ºС

-60ºС... +55ºС

-60ºС... +55ºС

Угол установки к вертикали

0º ... 90º

0º ... 90º

0º ... 90º

0º ... 90º

0º ... 90º

Испытательная консольная

нагрузка 1 мин., Н

1250

1250

4000

4000

5000

Сейсмическая устойчивость

по шкале MSK-64, балл

9

9

9

9

9

Сертификат СДС РЭК

Сертификат

Сертификат

Сертификат

Сертификат


Заключение аттестационной

комиссии от ПАО «Россети» (титульный лист)

ЗАК IПД-225/23

ЗАК IПД-225/23

ЗАК IПД-225/23

ЗАК IПД-225/23

ЗАК IД-99/24

Габаритный чертеж

BRIB-90-35-195/1000

BRIB-S-90-35-195/1000

BRIB-90-110-550/2000_8 отв

BRIB-S-90-110-550/2000

BRIB-90-252-1050-2000

BRIB-90-252-1050-2000 (фланец с проточкой)

Руководство по эксплуатации






Технические условия (титульный лист)

Технические условия.

Технические условия.

Технические условия

Технические условия

Технические условия



Области применения

  • Для ввода высокого напряжения в баковые масляные выключатели
